本公司信号源扩展模块根据使用场景，模拟信号或矢量信号，可分为两类。

信号源倍频和信号源上变频。

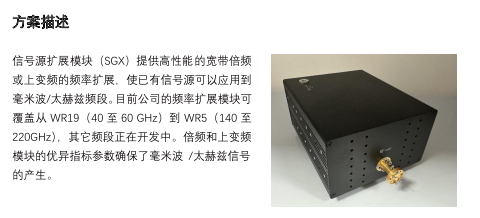

对于上变频扩展模块，外接模拟信号源作为本振源，矢量信号源或任意波形发生器产生的中频信号进入频率扩展模块上变频后，产生所需的毫米波/太赫兹信号。

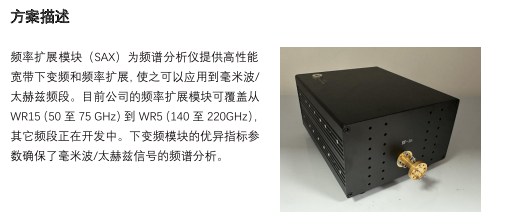

被测毫米波/太赫兹信号经波导接口进入频率扩展模块下变频后，产生的IF信号进入到频谱分析仪，频率扩展模块所需的LO信号由频谱分析仪提供。

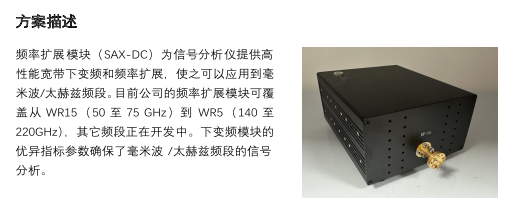

频率扩展模块外接信号源作为本振源，被测毫米波/太赫兹信号经波导接口进入频率扩展模块下变频后，产生的中频信号进入到信号分析仪。

扩展模块T/R Module从VNA接收RF及LO信号，RF信号放大、倍频，进入双定向耦合器，入射的RF信号在谐波混频器与LO信号进行混频，产生了参考IF信号；同时，被DUT反射回来的RF信号被送入到双定向耦合器的另一端，在另一谐波混频器处与LO信号进行混频，产生了测试IF信号。将参考与测试IF信号送入VNA比较后得到S参数。

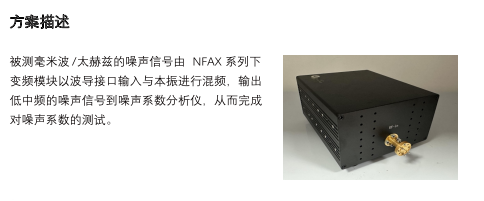

被测毫米波/太赫兹的噪声信号由NFAX系列下变频模块以波导接口输入与本振进行混频，输出低中频的噪声信号到噪声系数分析仪，从而完成对噪声系数的测试。

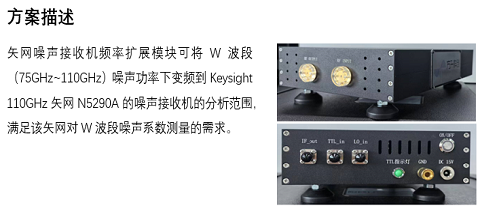

被测W波段（75GHz~110GHz）的噪声信号由下变频模块以波导接口输入，与变频模块中69GHz本振进行混频，输出6GHz~41GHz中频信号到Keysight 110GHz矢网N5290A的噪声接收机，从而完成对噪声系数的测试。

低噪声放大器频率覆盖DC-170GHz，增益高，噪声系数低，可定制。
